  GURTEQ - Ensaios Não Destrutivos   TECNOLOGIA MOA-KOF




MOA-KOF: A TECNOLOGIA

MOA-KOF é uma nova tecnologia de análise não destrutiva da autenticidade dos registros em meios magnéticos, tais como fitas e discos magnéticas, disquetes e discos rígidos dos computadores, fitas das “caixas pretas” (FDR e CVR) dos aviões, cartões magnéticos, etc. e recuperação dos dados das marcações eliminadas das superfícies metálicas, que é realizado através da visualização dos seus campos magnéticos.

Tecnologia MOA-KOF permite:

  • realizar análise da edição das fitas de áudio e vídeo
  • recuperar dados em meios magnéticos destruídos, danificados ou com sinais enfraquecidos (p. ex., FDR depois dos acidentes aéreos)
  • controlar a qualidade da remoção das informações confidenciais dos meios magnéticos
  • visualizar registros eliminados (apagados ou re-gravados)
  • transferir registros para outros meios magnéticos sem a necessidade de sua reprodução para posterior gravação, permitindo criar copias autênticas dos meios magnéticos examinados
  • recuperar dados das marcações mecânicas primárias nas superfícies dos metais magnéticos.

Desenvolvida na ex-União Soviética para fins militares, a tecnologia atualmente encontrou sua segunda aplicação na área criminalística. A tecnologia é inédita e não possui análogos mundiais. Atualmente o equipamento está em uso pelos órgãos da Segurança Pública nos seguintes países: Alemanha, Canadá, China, Espanha, França, Grécia, Inglaterra, Itália, Turquia.



MOA-KOF: ESPECIFICAÇÕES TÉCNICAS

O equipamento emprega o efeito do Faraday e as propriedades de termo-magnetização das películas de ferrita granada. Resolução da visualização dos campos magnéticos: 3 µkm. Área analisada (mm): 15 x 35. O equipamento é composto por uma unidade ótico-magnética de visualização dos campos magnéticos, com dispositivo para transferência dos sinais magnéticos e sistema ótico de polarização de luz, e um microscópio de alta resolução. A imagem analisada pode ser fotografada através de uma câmera digital acoplada. Dimensões do equipamento (mm): 350 x 270 x 100, peso (kg): 10.0.

Equipamento MOA-KOF


MOA-KOF: ÁREAS DE APLICAÇÃO
  • Fonética Forense: Exame de edição e/ou montagem das fitas de áudio e vídeo
  • Computação Forense: Segurança de informação
  • Segurança de Vôos: Recuperação dos registros do FDR e do CVR
  • Balística: Identificação das armas com numeração raspada e/ou danificada
MOA-KOF: EXEMPLOS DE APLICAÇÃO

1. Fonética Forense: Exame de edição e/ou montagem de áudio e vídeo

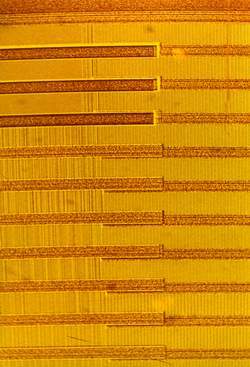

Visualização dos registros das fitas de áudio (à esquerda) e de vídeo (à direita)

2. Fonética Forense: Exame de edição e/ou montagem de áudio

Superposição das gravações numa fita de áudio: faixa de gravação primária por baixo da faixa nova

3. Computação Forense: Segurança de informação



Visualização dos registros gravados num disquete (FD) do computador

4. Computação Forense: Segurança de informação

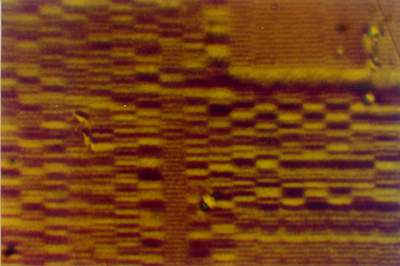

Visualização dos registros gravados no disco rígido (HD) do computador

5. Segurança de Vôos: Recuperação dos registros do FDR



“Caixa preta” do avião - gravador dos dados de vôo (FDR). Fitas do FDR intacta (em cima) e queimada (em baixo). Visualização dos registros da fita do FDR intacta (à esquerda) e da fita queimada com sinais enfraquecidos pela ação térmica recuperados por MOA-KOF

6. Balística: Identificação das armas com numeração raspada

Recuperação dos dados da marcação =200685= raspada ao fundo por fresa

MOA-KOF: DOWNLOADS
Download: Dagmar Boss, Stefan Gfroerer, Nikolai Neoustroev, "A new tool for the visualization of magnetic features on audiotapes", Forensic Linguistics, 10(2), 2003, 255-276

Download: MOA-KOF GUÍA DEL USUARIO
