  GURTEQ - Ensaios Não Destrutivos   TECNOLOGIA STRESSVISION




STRESSVISION: TECNOLOGIA

STRESSVISION é um novo conceito de análise não destrutiva do estado das tensões em estruturas, componentes de estruturas e peças de materiais magnéticos. Desenvolvido pelo Instituto DIMENSTEST (Rússia), o equipamento soluciona os principais problemas de avaliação das condições de uso das estruturas através da medição da tensão cisalhante máxima, definição do fator de concentração das tensões e seus gradientes permitindo aplicar diretamente o critério de escoamento de Tresca-Guest. A medição é realizada através do escaneamento da superfície conforme a malha escolhida. O resultado do mapeamento é visualizado imediatamente através do computador portátil. Medições podem ser feitas por camadas. A superfície analisada não exige preparação especial e/ou retirada do seu acabamento. O equipamento permite realizar medições em condições submersas. A definição do fator de concentração de tensões permite identificar e localizar os defeitos e avaliar seus níveis de risco.

 NOVO  Primeira publicação em português sobre a tecnologia STRESSVISION:

VIEIRA, D.L., SILVA, B.M, MONIN, V., GUROVA, T.,  LEONTIEV, A. Nova técnica de avaliação do estado das tensões de soldagem. Trabalho apresentado no CONAEND&IEV2008 – Congresso Nacional de Ensaios Não Destrutivos e Inspeção & Conferencia Internacional sobre Evaluación de Integridad y Extensión de Vida de Equipos Industriales, São Paulo, junho de 2008. Download (PDF, 1.30MB)

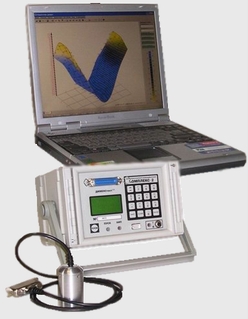

Equipamento STRESSVISION



STRESSVISION: VANTAGENS

● Medição da tensão cisalhante máxima

● Conformidade ao critério de escoamento de Tresca–Guest

● Definição do fator de concentração das tensões

● Valor absoluto da tensão medida

● Detecção dos defeitos e avaliação dos seus níveis de risco

● Mapeamento e visualização das tensões em 2-D e 3-D

● Digitalização dos resultados da medição

● Procedimento não-destrutivo sem preparação da superfície

● Equipamento portátil

● Possibilidade da medição in loco

STRESSVISION: CARACTERÍSTICAS

Medição não-destrutiva; Mapeamento e visualização de tensões e definição do fator de concentração das tensões em estruturas, componentes de estruturas e peças de materiais ferro-magnéticos; Não exige preparação prévia da superfície; Possibilidade das medições nos objetos submersos; Efeito empregado: propriedades magneto–anisotrópicas dos metais ferromagnéticos; Características básicas: dimensão mínima da área de escaneamento: 90x90mm; número dos pontos de medição: de 25 (mínimo) à 14.434 (máximo); número das áreas de escaneamento simultâneo: 577; tempo de medição: 1 seg/ponto; Características técnicas: dimensões do equipamento: 224x227x147mm, peso 2.8kg; Tempo de montagem do equipamento no campo: 30 seg.; Precisão de medição do valor absoluto da tensão: 5% (carregamento), 20% (descarregamento); Alimentação: autônoma (bateria própria) com 8 horas de funcionamento; Alta eficiência em medição de tensões em aço-liga.

STRESSVISION: EXEMPLOS

Distribuição das tensões numa chapa 200x200x6mm de aço ASTM A 131-B com solda de reparo vazada de 1/3 do comprimento no centro da chapa na direção horizontal, valores relativos, mapa em 2-D

Mesma distribuição, o mapa em 3-D

Distribuição das tensões na mesma chapa após tratamento térmico, mapa em 2-D

Distribuição das tensões após tratamento térmico, mapa em 3-D

Exemplo de mapeamento do estado das tensões num duto

Distribuição das tensões numa chapa soldada das duas partes, aço ASTM A 131–B, mapa em 2-D

Mesma chapa, distribuição das tensões, mapa em 3-D
