1993-1997: TAI - Tecnologia Aplicada a Indústria

Tecnologia RAYSTRESS chega ao Brasil no início dos anos 90 do século passado graças a uma iniciativa pioneira do Prof. Joel Teodósio que trouxe da ex-União Soviética os inventores do equipamento portátil de raio-X. Sob liderança do Prof. Joel é criada uma equipe dos profissionais que começa os trabalhos do desenvolvimento da metodologia e da implementação da tecnologia não destrutiva e portátil de medição das tensões residuais e atuantes para a indústria nacional na empresa especializada TAI, com sede no Rio de Janeiro.

1998-2005: Laboratório de Análise das Tensões (COPPE-UFRJ)

O Prof. Joel transfere todas as atividades relacionadas a RAYSTRESS para COPPE-UFRJ, criando o Laboratório de Análise das Tensões. Além dos trabalhos para indústria, são realizados também projetos no âmbito acadêmico. Lamentavelmente, no final do ano 2005 o Prof. Joel Teodósio fica gravemente doente e se afasta das suas atividades do Pró-Reitor da UFRJ, Chefe do Laboratório e líder da equipe da RAYSTRESS. Consequentemente, as atividades do Laboratório dentro da COPPE-UFRJ são encenadas.

A partir de 2006: GURTEQ – Ensaios Não Destrutivos

A equipe dos inventores e especialistas da RAYSTRESS é reunida de novo, agora pela GURTEQ, e reinicia seus trabalhos sob coordenação da Prof. Dra. Tetyana Gurova. A GURTEQ oferece todas as condições para que a equipe e sua experiência em tecnologia RAYSTRESS, inédita no Brasil e no mundo, acumulada durante todos estes anos, sejam preservadas. A equipe mantém as melhores tradições de serviços e garante que as medições continuam a ser realizadas com a qualidade reconhecida por todos os clientes da tecnologia RAYSTRESS.

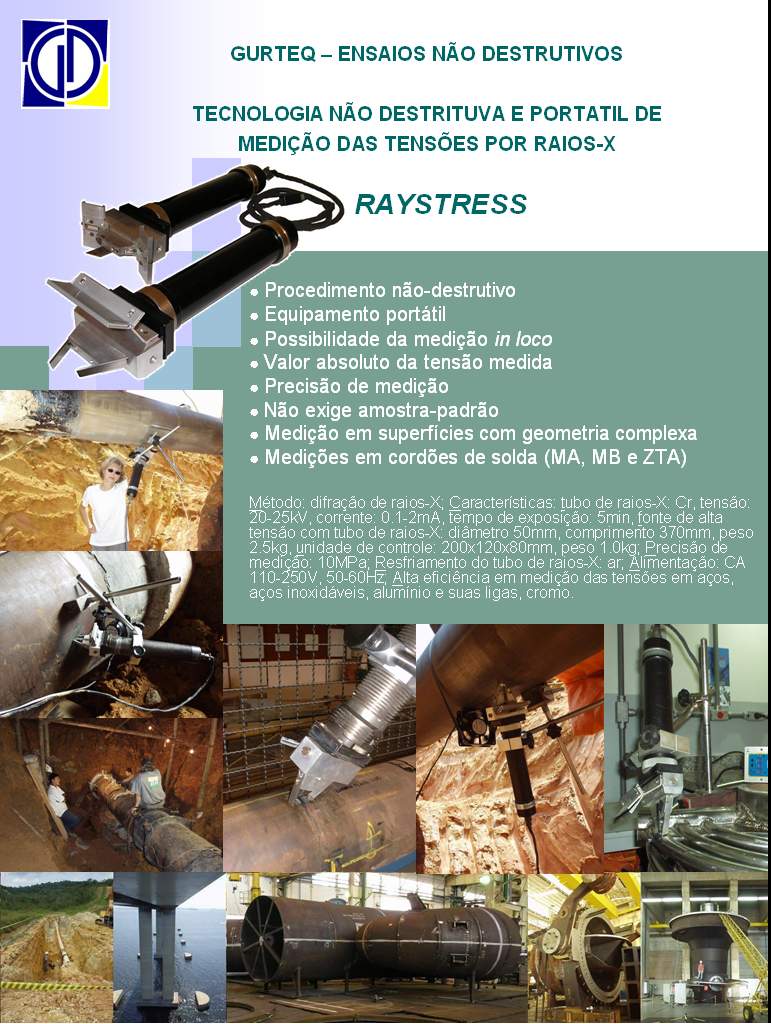

A tecnologia não destrutiva de medição das tensões RAYSTRESS é caracterizada pelo uso do equipamento de raios-X, sendo o mais compacto equipamento existente no mercado mundial. O conjunto operacional do RAYSTRESS é 10 vezes mais leve do que o “concorrente” mais próximo (XSTRESS300). Esta vantagem permite realizar medições em praticamente qualquer condição de campo, para superfícies das peças e construções de geometria complexa e em locais de medição de difícil acesso.

Vantagens da tecnologia RAYSTRESS:

• Procedimento não-destrutivo
• Equipamento portátil
• Possibilidade da medição in loco
• Valor absoluto da tensão medida
• Precisão de medição
• Não exige amostra-padrão
• Medição em superfícies com geometria complexa
• Medições em cordões de solda (MA, MB e ZTA em separado)

Método empregado:

Difração de raios-X, dupla exposição, ângulo de convergência dos feixes de raios-X de 50°, linhas difratadas no intervalo angular de 2θ de 148° a 164°.

Características Técnicas do Conjunto RAYSTRESS:

• Tubo de raios-X: Cr (padrão)
• Tensão: 20-25kV, corrente: 0.1-2 mA
• Tempo de exposição: 5 min (aços)
• Fonte de alta tensão com tubo de raios-X: 50 mm (diâmetro) x370 mm, peso 2.5 kg
• Unidade de controle: 200x120x80 mm, peso 1.0 kg
• Precisão de medição: 10 MPa
• Resfriamento do tubo de raios-X: ao ar
• Alimentação: CA 110-250 V, 50-60 Hz
• Tempo de montagem do equipamento para trabalho no campo: no máximo 3 min

As seguintes técnicas de medições e de pré-processamento são desenvolvidas por nossa equipe e estão em uso exclusivo da GURTEQ:

• Técnica não destrutiva de medição das tensões em raízes das engrenagens e peças dentadas. Desenvolvida pela demanda da indústria automobilística
• Medições das tensões em aços inoxidáveis (fase austenítica). Desenvolvida pela demanda da indústria hidroelétrica
• Medições das tensões atuantes em cabos ponderados
• Procedimento eletroquímico para eliminar os efeitos do tratamento mecânico da superfície
• Análise da qualidade do tratamento “shot-peening”. Desenvolvido para indústria automobilística
• Metodologia das medições de tensões para construção civil (estruturas de prédios)

Todos nossos especialistas têm títulos de Doutores em diversas áreas de engenharia tais como mecânica, materiais, metalurgia, atuam como professores e/ou pesquisadores nas Universidades Federal e Estaduais do Rio de Janeiro, são orientadores de várias teses de doutorado e de mestrado, autores de mais de 50 publicações em revistas, palestrantes dos congressos nacionais e internacionais.

A equipe da GURTEQ trabalha em aplicações da tecnologia RAYSTRESS desde 1993, realizando serviços para varias empresas e instituições, tais como:

• AES Tietê SA
• ALSTOM do Brasil
• CENPES - Petrobras
• CONCREJATO Serviços Técnicos de Engenharia SA
• COPENE Petroquímica do Nordeste SA
• COPPE - UFRJ
• COOPERFER
• CVRD - Companhia Vale do Rio Doce
• DANA Corporation
• DSND Consub SA
• EMBRAER - Empresa Brasileira de Aeronáutica SA
• ECOPROTEC
• EATON do Brasil
• FIAT CHRYSLER do Brasil
• FIAT da Argentina
• FORD do Brasil
• GENERAL MOTORS do Brasil
• GEOMECÂNICA SA
• IESA - Projetos, Equipamentos e Montagens SA
• IPT - Instituto de Pesquisas Tecnológicas (São Paulo-SP)
• LAMSA - Linha Amarela SA
• MAC - Sistema Brasileiro de Protensão Ltda
• MANGELS Industrial SA
• Marinha do Brasil
• MRS Logística SA
• MWL Brasil Rodas & Eixos Ltda
• PETROBRAS – Petróleo Brasileiro SA
• TRANSPETRO - Petrobras Transporte SA
• Ponte Rio-Niteroi SA
• RASSINI - NHK Autopeças
• RELAM - Refinaria Landulpho Alves
• STARRETT Ind. e Com. Ltda
• VALLOUREC & MANNESMANN TUBES-V & M do Brasil SA
• VOITH Hydro Brasil
• VOLKSWAGEN do Brasil
• UFC (Fortaleza-CE)
• UFMG (Belo Horizonte-MG)
• UNESP (São Paulo-SP)

• Indústria eletro-energética (usinas hidroelétricas)
• Indústria petroquímica
• Indústria naval
• Indústria automobilística
• Indústria aeroespacial
• Construção de máquinas em geral
• Construção civil, ferroviária e rodoviária
• Indústria metalúrgica e outros

A tecnologia RAYSTRESS mostra alta eficiência nas medições das tensões residuais e principalmente em:

• Aços (ferrita)
• Aços inoxidáveis (ferrita e austenita)
• Ferro fundido
• Cordões de solda: MA, MB, ZTA em separado
• Alumínio e suas ligas
• Engrenagens e peças dentadas
• Materiais cristalinos

Veja nossas publicações mais recentes no ResearchGate.

Série das publicações sobre a tecnologia RAYSTRESS, resultados das pesquisas e aplicações industriais:

• GUROVA, T., ESTEFEN, S.F., LEONTIEV, A., DE OLIVEIRA, F. A. L. Welding Residual Stresses: A Daily History. Science and Technology of Welding and Joining, 20 (2015) 616–621. Download
• ESTEFEN, S.F., GUROVA, T., LEONTIEV, A. Redistribution of the residual welding stresses. Marine Systems & Ocean Technology, 8 (2013) 93–98. Download (PDF, 2.2MB)
• ESTEFEN, S.F., GUROVA, T., LEONTIEV, A., BARBOSA, P.T., ESTEVES, M.C. Alívio das tensões residuais de soldagem por shot peening. COTEQ 2013 - 12-a Conferência sobre Tecnologia de Equipamentos, Porto de Galinhas - PE, junho de 2013. Download (PDF, 838KB)
• ESTEFEN, S.F., GUROVA, T., BARBOSA, P.T., LEONTIEV, A. Solda de reparo na construção naval: Avaliação do estado das tensões residuais. COTEQ 2013 - 12-a Conferência sobre Tecnologia de Equipamentos, Porto de Galinhas - PE, junho de 2013. Download (PDF, 889KB)
• ESTEFEN, S.F., GUROVA, T., LEONTIEV, A., CHUJUTALI J., CHAVEZ, G.F.S. Evolução das tensões residuais e distorções geométricas dos painéis navais soldados. COTEQ 2013 - 12-a Conferência sobre Tecnologia de Equipamentos, Porto de Galinhas - PE, junho de 2013. Download (PDF, 344KB)
• ESTEFEN, S.F., GUROVA, T., WERNECK, D., LEONTIEV, A. Welding stress relaxation effect in butt-jointed steel plates. Marine Structures, 29 (2012) 211–225. Download (PDF, 2.3MB)
• GUROVA, T., ESTEFEN, S.F.,  LEONTIEV, A. Efeito de shot peening em peças com tensões pré-existentes de compressão. CONAEND&IEV2012 – Congresso Nacional de Ensaios Não Destrutivos e Inspeção & Conferencia Internacional sobre Evaluación de Integridad y Extensión de Vida de Equipos Industriales, São Paulo, julho de 2012. Download (PDF, 196KB)
• GUROVA, T., ESTEFEN, S.F.,  LEONTIEV,  A. Controle dimensional e monitoramento das tensões residuais na fase de sub-montagem durante a fabricação de navios. CONAEND&IEV2012 – Congresso Nacional de Ensaios Não Destrutivos e Inspeção & Conferencia Internacional sobre Evaluación de Integridad y Extensión de Vida de Equipos Industriales, São Paulo, julho de 2012. Download (PDF, 296KB)
• GUROVA, T., ESTEFEN, S.F.,  LEONTIEV, A. Redistribuição das tensões residuais de soldagem.  NAVTEC 2012: Conferência Internacional em Tecnologias Naval e Offshore: Ciência e Inovação, Rio Grande - RS, março de 2012. Download (PDF, 233KB)
• ESTEFEN, S.F., GUROVA, T., WERNECK, D., LEONTIEV, A. Efeito de redistribuição das tensões residuais de soldagem. COTEQ 2011 - 11-a Conferência sobre Tecnologia de Equipamentos, Porto de Galinhas - PE, maio de 2011. Download (PDF, 1.6MB)
• GUROVA, T., VIEIRA, D., LEONTIEV, A. Novo método de avaliação dos resultados de alívio das tensões residuais. COTEQ 2011 - 11-a Conferência sobre Tecnologia de Equipamentos, Porto de Galinhas - PE, maio de 2011. Download (PDF, 440KB)
• JUNIOR, G.S., VOORWALD, H.J.C., VIEIRA, L.F.S., CIOFFI, M.J.H., BONORA, R.G. Evaluation of WC-10Ni thermal spray coating with shot peening on the fatigue strength of AISI 4340 steel. Procedia Engineering, 2 (2010) 649–656. Download (PDF, 1.2MB)
• Verificação das tensões das cordoalhas dos cabos da ponte Rio - Niterói. Relatório Técnico. MAC - Sistema Brasileiro de Protensão LTDa, 1994. Download (PDF, 2.7MB)
• ESTEFEN, S.F., GUROVA,T., CASTELLO, X., LEONTIEV, A. Surface residual stress evaluation in double-electrode butt welded steel plates. Materials and Design, 2009. Download (PDF, 753KB)
• GUROVA, T., LEONTIEV, A. Novas técnicas de mapeamento das tensões mecânicas. COTEQ 2009 - 10-a Conferência sobre Tecnologia de Equipamentos, Salvador - BA, maio de 2009. Download (PDF, 3MB)
• CASTELLO, X., GUROVA, T., ESTEFEN, S. Simulação das tensões residuais de chapas soldadas na construção naval. SOBENA 2008 - 22º Congresso Nacional de Transporte Aquaviário, Construção Naval e Offshore, FIRJAN - RJ, Rio de Janeiro, outubro de 2008. Download (PDF, 548KB)
• ESTEFEN, S., GUROVA, T., CASTELLO, X., LEONTIEV, A. Análise de evolução do estado das tensões residuais de soldagem. XI EXPOSOL Rio 2008 - Confêrencia de Tecnologia de Soldagem e Inspeção, Centro de Tecnologia de Solda SENAI-RJ, Rio de Janeiro, setembro de 2008. Download (PDF, 754KB)
• VIEIRA, D.L., SILVA, B.M, MONIN, V., GUROVA, T.,  LEONTIEV, A. Nova técnica de avaliação do estado das tensões de soldagem. CONAEND&IEV2008 – Congresso Nacional de Ensaios Não Destrutivos e Inspeção & Conferencia Internacional sobre Evaluación de Integridad y Extensión de Vida de Equipos Industriales, São Paulo, junho de 2008. Download (PDF, 1.30MB)
• TEODOSIO, J.R., MONIN, V., GUROVA, T. Novo método de tensometria por raios-X. COTEQ-97-Conferência sobre Tecnologia de Equipamentos, v. 1, pp. 255-258, Rio de Janeiro, 1997. Download (PDF, 1.14MB)
• MONIN, V., TEODOSIO, J.R., GUROVA, T. A portable X-ray apparatus for both stress measurements and phase analysis under field condition. Advances in X-Ray Analysis, Newtown Sq., Pennsylvania, USA, v. 43, pp. 66-71, 2000. Download (PDF, 944KB)
• MONIN, V., TEODOSIO, J.R., GUROVA, T. Analysis of residual stress state in speed gears for automotive vehicles. Advances in X-Ray analysis, Newtown Sq., Pennsylvania, USA, v. 44, pp. 187-194, 2001. Download (PDF, 927KB)
• MONIN, V., TEODOSIO, J.R., GUROVA, T. Study and service control of stress state of high-strength steel cables used in prestressed concrete structures. Advances in X-Ray Analysis, Newtown Sq., Pennsylvania, USA, v. 44, pp. 195-200, 2001. Download (PDF, 717KB)
• TORRES, M.A.S., VOORWALD, H.J.C. An avaluation of shot peening, residual stress and stress relaxation on the fatigue life of AISI 4340 steel. International Journal of Fatigue, Inglaterra, v. 24, pp. 877-886, 2002. Download (PDF, 691KB)
• GUROVA, T., QUARANTA, F., ESTEFEN, S. Monitoramento do estado das tensões residuais durante a fabricação de navios. In: 21 Congresso Nacional de Transportes Marítimos, Construção Naval e Offshore, 27.11-01.12.2006, pp.1-9,  Rio de Janeiro, 2006. Download (PDF, 239KB)
